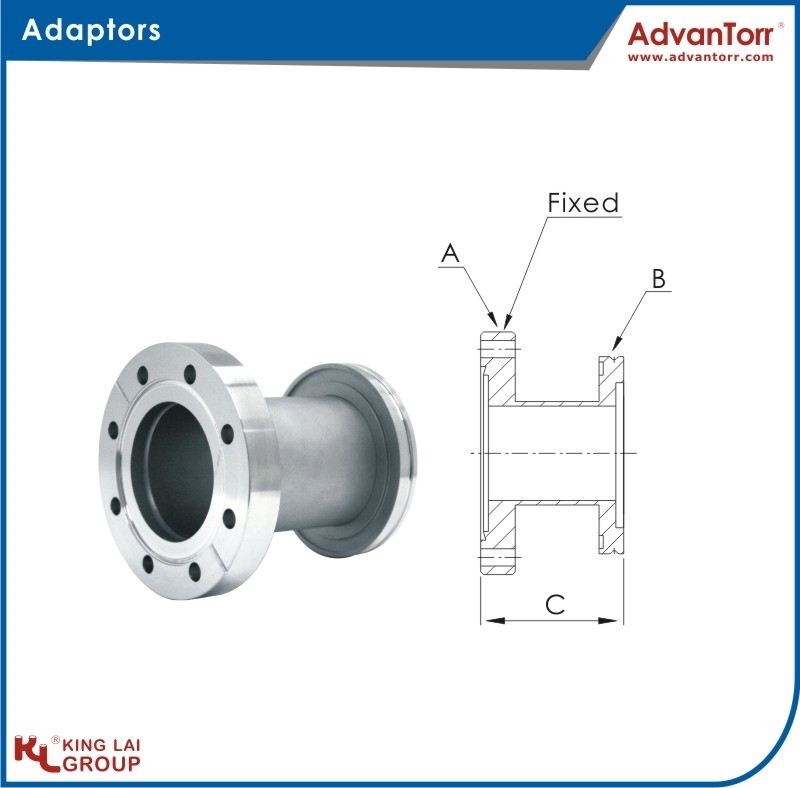

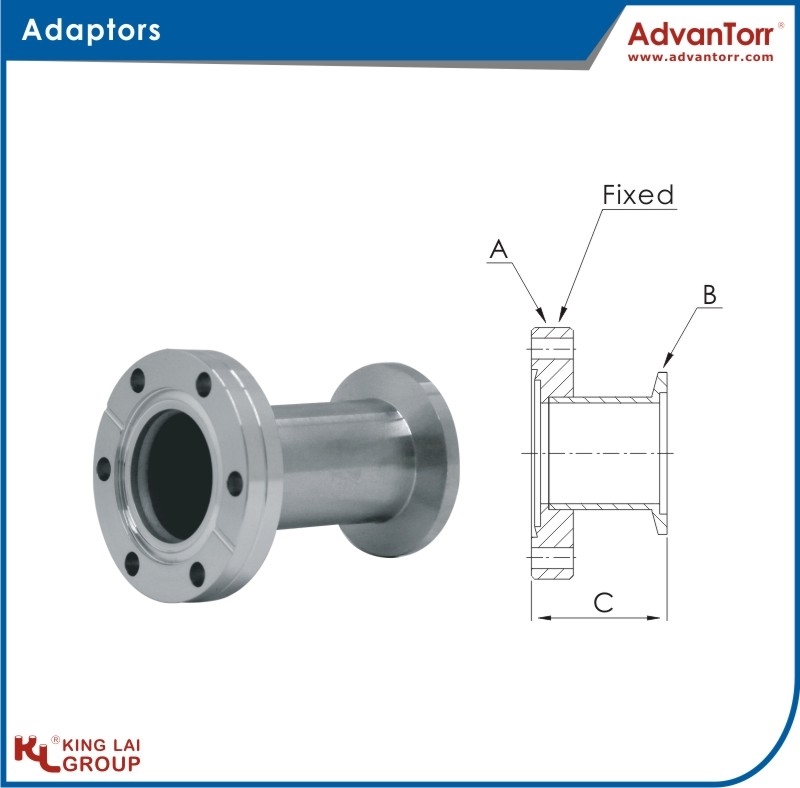

Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF10 Flange Size 2: CF1.33" (DN16)
Flange Size | A | B | C |
---|
KF10/CF1.33(DN16) | CF 1.33 | KF 10 | 44.5 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF16 Flange Size 2: CF1.33" (DN16)
Flange Size | A | B | C |
---|
KF16/CF1.33(DN16) | CF 1.33 | KF 16 | 44.5 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF16 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
KF16/CF2.75(DN40) | CF 2.75 | KF 16 | 45.2 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF25 Flange Size 2: CF2.12" (DN25)
Flange Size | A | B | C |
---|
KF25/CF2.12(DN25) | CF 2.12 | KF 25 | 44.5 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF25 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
KF25/CF2.75(DN40) | CF 2.75 | KF 25 | 45.2 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF40 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
KF40/CF2.75(DN40) | CF 2.75 | KF 40 | 45.2 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF40 Flange Size 2: CF3.38" (DN50)
Flange Size | A | B | C |
---|
KF40/CF3.38(DN50) | CF 3.38 | KF 40 | 45.7 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF1.33" (DN16)
Flange Size | A | B | C |
---|
KF50/CF1.33(DN16) | CF 1.33 | KF 50 | 49.5 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
KF50/CF2.75(DN40) | CF 2.75 | KF 50 | 49.5 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF3.38" (DN50)
Flange Size | A | B | C |
---|
KF50/CF3.38(DN50) | CF 3.38 | KF 50 | 45.7 |
|
|
Tube Type: Straight Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF4.50" (DN63)
Flange Size | A | B | C |
---|
KF50/CF4.50(DN63) | CF 4.50 | KF 50 | 49.5 |
|
|
Tube Type: Straight Flange Type: ISO to CF Flange Size 1: ISO63 Flange Size 2: CF4.50" (DN63)
Flange Size | A | B | C |
---|
ISO63/CF4.50(DN63) | CF4.50 | ISO63 | 110 |
|
|
Tube Type: Straight Flange Type: ISO to CF Flange Size 1: ISO80 Flange Size 2: CF4.62" (DN80)
Flange Size | A | B | C |
---|
ISO80/CF4.62(DN80) | CF4.62 | ISO80 | 110 |
|
|
Tube Type: Straight Flange Type: ISO to CF Flange Size 1: ISO80 Flange Size 2: CF6.00" (DN100)
Flange Size | A | B | C |
---|
ISO80/CF6.00(DN100) | CF6.00 | ISO80 | 110 |
|
|
Tube Type: Straight Flange Type: ISO to CF Flange Size 1: ISO100 Flange Size 2: CF6.00" (DN100)
Flange Size | A | B | C |
---|
ISO100/CF6.00(DN100) | CF6.00 | ISO100 | 111 |
|
|
Tube Type: Straight Flange Type: ISO to CF Flange Size 1: ISO160 Flange Size 2: CF8.00" (DN160)
Flange Size | A | B | C |
---|
ISO160/CF8.00(DN160) | CF8.00 | ISO160 | 113 |
|
|
Tube Type: Straight Flange Type: ISO to CF Flange Size 1: ISO200 Flange Size 2: CF10.00" (DN200)
Flange Size | A | B | C |
---|
ISO200/CF10.00(DN200) | CF10.00 | ISO200 | 113 |
|
|

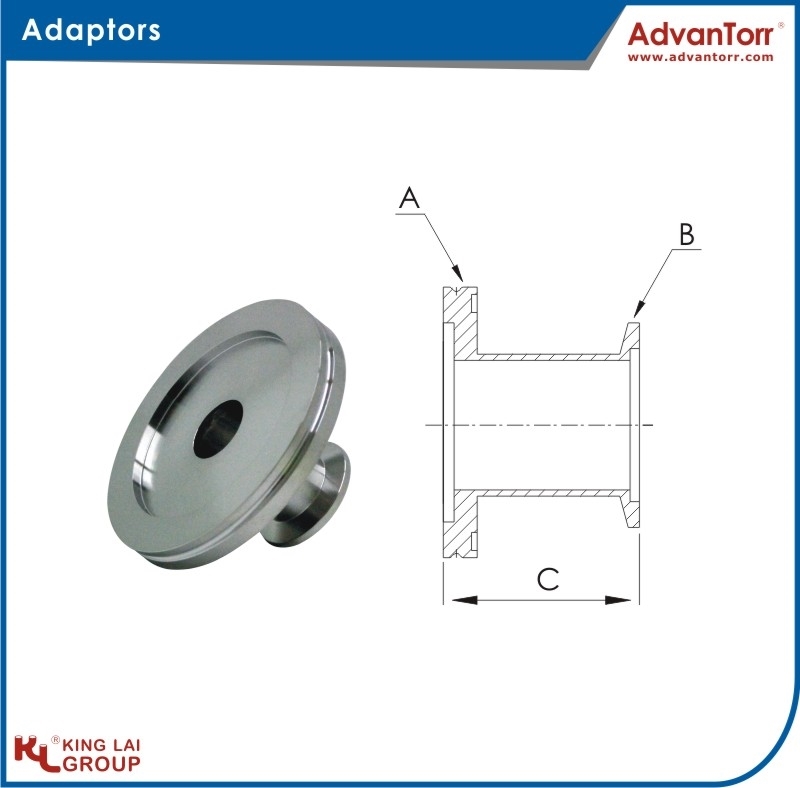

Tube Type: Straight Flange Type: ISO to KF Flange Size 1: ISO63 Flange Size 2: KF25
Flange Size | A | B | C |
---|
ISO63/KF25 | ISO63 | KF25 | 46.5 |
|
|
Tube Type: Straight Flange Type: ISO to KF Flange Size 1: ISO63 Flange Size 2: KF40
Flange Size | A | B | C |
---|
ISO63/KF40 | ISO63 | KF40 | 46.3 |
|
|
Tube Type: Straight Flange Type: ISO to KF Flange Size 1: ISO63 Flange Size 2: KF50
Flange Size | A | B | C |
---|
ISO63/KF50 | ISO63 | KF50 | 46.3 |
|
|
Tube Type: Straight Flange Type: ISO to KF Flange Size 1: ISO80 Flange Size 2: KF40
Flange Size | A | B | C |
---|
ISO80/KF40 | ISO80 | KF40 | 46.3 |
|
|
Tube Type: Straight Flange Type: ISO to KF Flange Size 1: ISO80 Flange Size 2: KF50
Flange Size | A | B | C |
---|
ISO80/KF50 | ISO80 | KF50 | 46.3 |
|
|
Tube Type: Straight Flange Type: ISO to KF Flange Size 1: ISO100 Flange Size 2: KF40
Flange Size | A | B | C |
---|
ISO100/KF40 | ISO100 | KF40 | 46.3 |
|
|
Tube Type: Straight Flange Type: ISO to KF Flange Size 1: ISO100 Flange Size 2: KF50
Flange Size | A | B | C |
---|
ISO100/KF50 | ISO100 | KF50 | 46.3 |
|
|

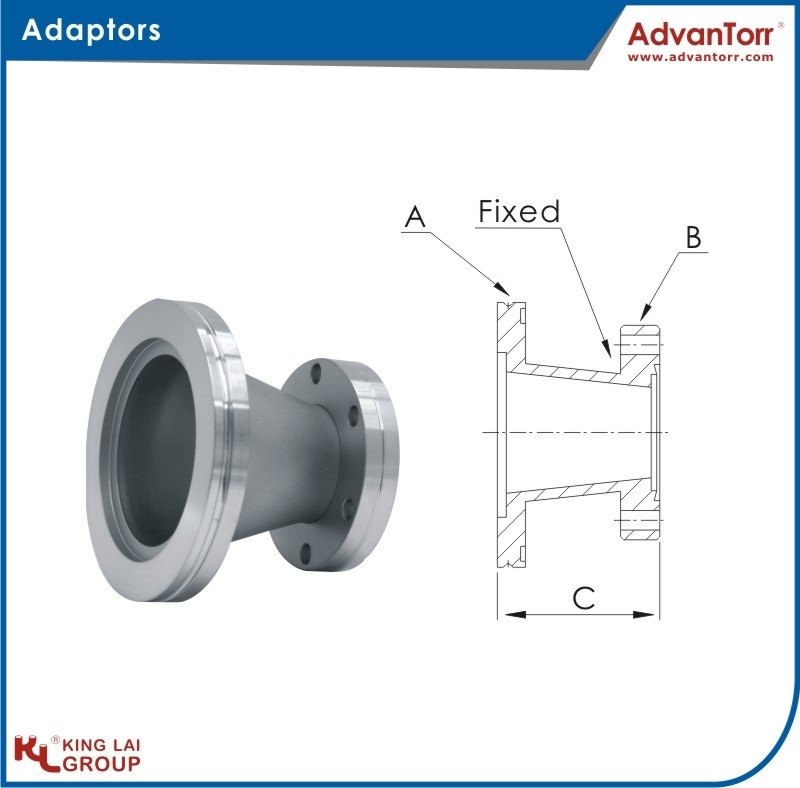

Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO63 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
ISO63/CF2.75(DN40) | ISO63 | CF2.75 | 71.9 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO63 Flange Size 2: CF3.38" (DN50)
Flange Size | A | B | C |
---|
ISO63/CF3.38(DN50) | ISO63 | CF3.38 | 72.3 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO63 Flange Size 2: CF4.62" (DN80)
Flange Size | A | B | C |
---|
ISO63/CF4.62(DN80) | ISO63 | CF 4.62 | 108 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO63 Flange Size 2: CF6.00" (DN100)
Flange Size | A | B | C |
---|
ISO63/CF6.00(DN100) | ISO63 | CF 6.00 | 109.5 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO80 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
ISO80/CF2.75(DN40) | ISO80 | CF 2.75 | 103.7 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO80 Flange Size 2: CF3.38" (DN50)
Flange Size | A | B | C |
---|
ISO80/CF3.38(DN50) | ISO80 | CF 3.38 | 104.1 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO80 Flange Size 2: CF4.50" (DN63)
Flange Size | A | B | C |
---|
ISO80/CF4.50(DN63) | ISO80 | CF 4.50 | 107.9 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO80 Flange Size 2: CF6.00" (DN100)
Flange Size | A | B | C |
---|
ISO80/CF6.00(DN100) | ISO80 | CF 6.00 | 109.5 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO100 Flange Size 2: CF3.38" (DN50)
Flange Size | A | B | C |
---|
ISO100/CF3.38(DN50) | ISO100 | CF 3.38 | 104.1 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO100 Flange Size 2: CF4.50" (DN63)
Flange Size | A | B | C |
---|
ISO100/CF4.50(DN63) | ISO100 | CF 4.50 | 107.9 |
|
|
Tube Type: Conical Flange Type: ISO to CF Flange Size 1: ISO100 Flange Size 2: CF4.62" (DN80)
Flange Size | A | B | C |
---|
ISO100/CF4.62(DN80) | ISO100 | CF 4.62 | 108 |
|
|

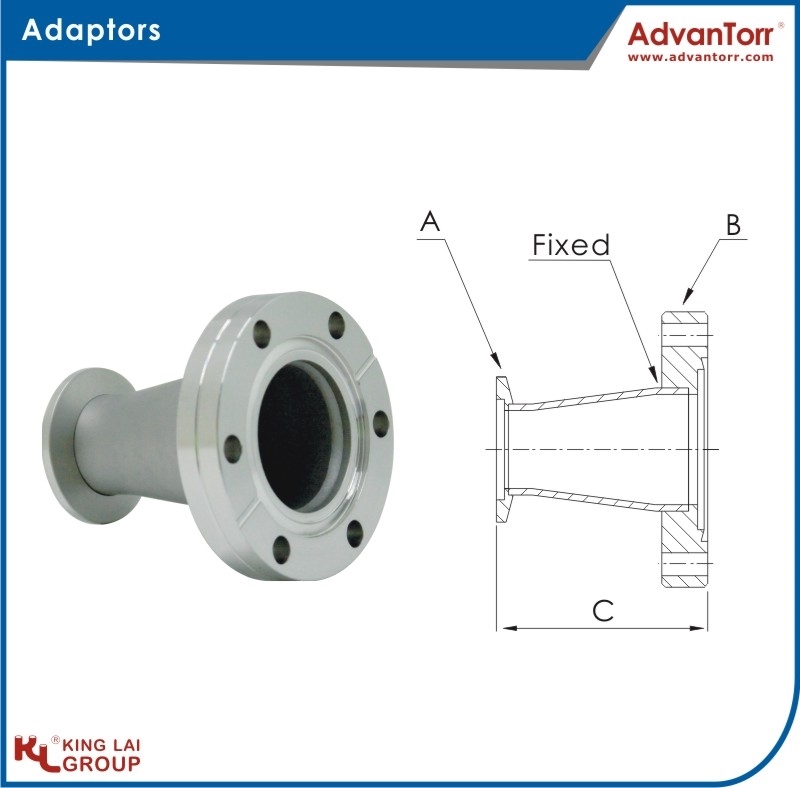

Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF16 Flange Size 2: CF2.12" (DN25)
Flange Size | A | B | C |
---|
KF16/CF2.12(DN25) | KF 16 | CF 2.12 | 42.9 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF16 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
KF16/CF2.75(DN40) | KF 16 | CF 2.75 | 69.3 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF25 Flange Size 2: CF1.33" (DN16)
Flange Size | A | B | C |
---|
KF25/CF1.33(DN16) | KF 25 | CF 1.33 | 43.15 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF25 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
KF25/CF2.75(DN40) | KF 25 | CF 2.75 | 69.3 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF25 Flange Size 2: CF3.38" (DN50)
Flange Size | A | B | C |
---|
KF25/CF3.38(DN50) | KF25 | CF 3.38 | 69.9 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF40 Flange Size 2: CF1.33" (DN16)
Flange Size | A | B | C |
---|
KF40/CF1.33(DN16) | KF 40 | CF 1.33 | 68.55 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF40 Flange Size 2: CF2.12" (DN25)
Flange Size | A | B | C |
---|
KF40/CF2.12(DN25) | KF 40 | CF 2.12 | 68.3 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF40 Flange Size 2: CF3.38" (DN50)
Flange Size | A | B | C |
---|
KF40/CF3.38(DN50) | KF 40 | CF 3.38 | 69.9 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF40 Flange Size 2: CF4.50" (DN63)
Flange Size | A | B | C |
---|
KF40/CF4.50(DN63) | KF 40 | CF 4.50 | 73.7 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF40 Flange Size 2: CF4.62" (DN80)
Flange Size | A | B | C |
---|
KF40/CF4.62(DN80) | KF 40 | CF 4.62 | 103.1 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF2.12" (DN25)
Flange Size | A | B | C |
---|
KF50/CF2.12(DN25) | KF 50 | CF 2.12 | 68.3 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF2.75" (DN40)
Flange Size | A | B | C |
---|
KF50/CF2.75(DN40) | KF 50 | CF 2.75 | 69.3 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF4.50" (DN63)
Flange Size | A | B | C |
---|
KF50/CF4.50(DN63) | KF 50 | CF 4.50 | 73.7 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF4.62" (DN80)
Flange Size | A | B | C |
---|
KF50/CF4.62(DN80) | KF 50 | CF 4.62 | 103.1 |
|
|
Tube Type: Conical Flange Type: KF to CF Flange Size 1: KF50 Flange Size 2: CF6.00" (DN100)
Flange Size | A | B | C |
---|
KF50/CF6.00(DN100) | KF 50 | CF 6.00 | 106.9 |
|
|

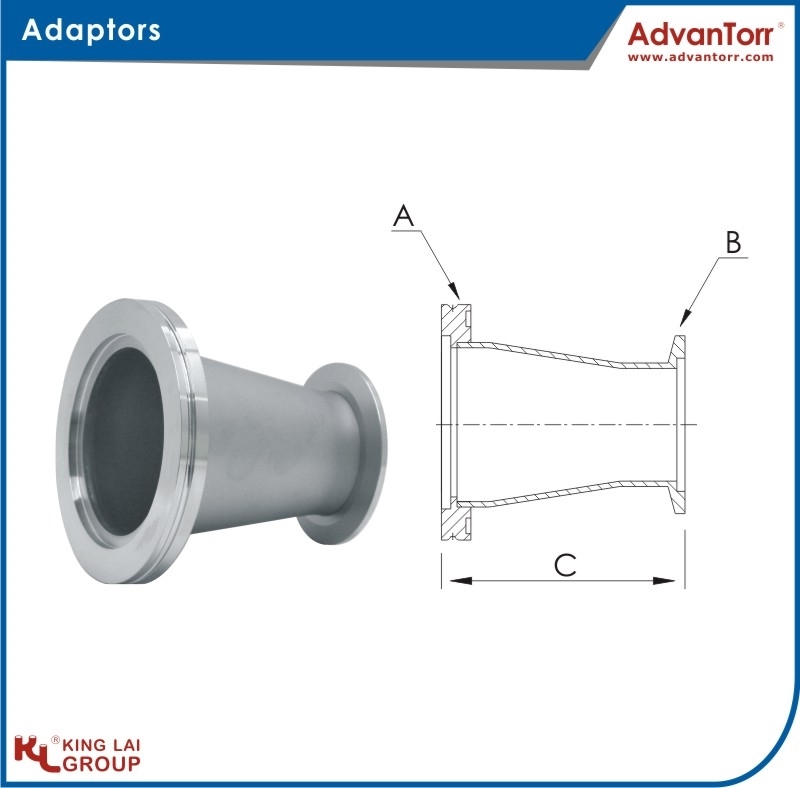

Tube Type: Conical Flange Type: ISO to KF Flange Size 1: ISO63 Flange Size 2: KF40
Flange Size | A | B | C |
---|
ISO63/KF40 | ISO63 | KF 40 | 70.4 |
|
|
Tube Type: Conical Flange Type: ISO to KF Flange Size 1: ISO63 Flange Size 2: KF50
Flange Size | A | B | C |
---|
ISO63/KF50 | ISO63 | KF 50 | 70.4 |
|
|
Tube Type: Conical Flange Type: ISO to KF Flange Size 1: ISO80 Flange Size 2: KF40
Flange Size | A | B | C |
---|
ISO80/KF40 | ISO80 | KF 40 | 102.2 |
|
|
Tube Type: Conical Flange Type: ISO to KF Flange Size 1: ISO80 Flange Size 2: KF50
Flange Size | A | B | C |
---|
ISO80/KF50 | ISO80 | KF 50 | 102.2 |
|
|
Tube Type: Conical Flange Type: ISO to KF Flange Size 1: ISO100 Flange Size 2: KF50
Flange Size | A | B | C |
---|
ISO100/KF50 | ISO100 | KF 50 | 102.2 |
|
